本装置においては、まず二酸化炭素を低圧二酸化炭素圧縮機を用いて0.98MPaまで圧縮した後、冷凍式ドライヤーとヒートレスドライヤーにより、ガスに含まれる水蒸気を除去します。続いて高圧二酸化炭素圧縮機により、ボンベ圧力まで加圧し、さらに冷却槽で冷却することにより、液化二酸化炭素にしてボンベに回収します。液化維持のために回収ボンベは冷却が必要となります。

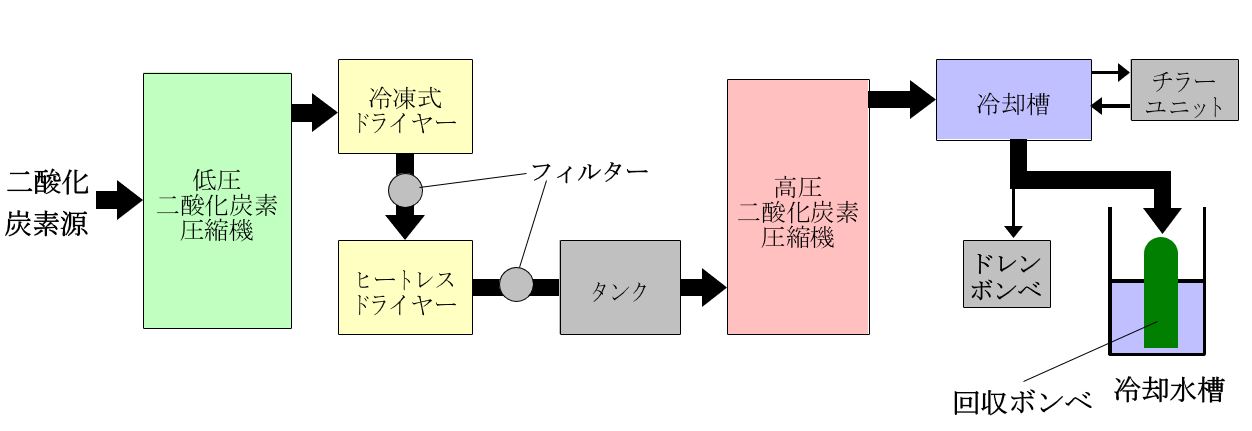

フロー図

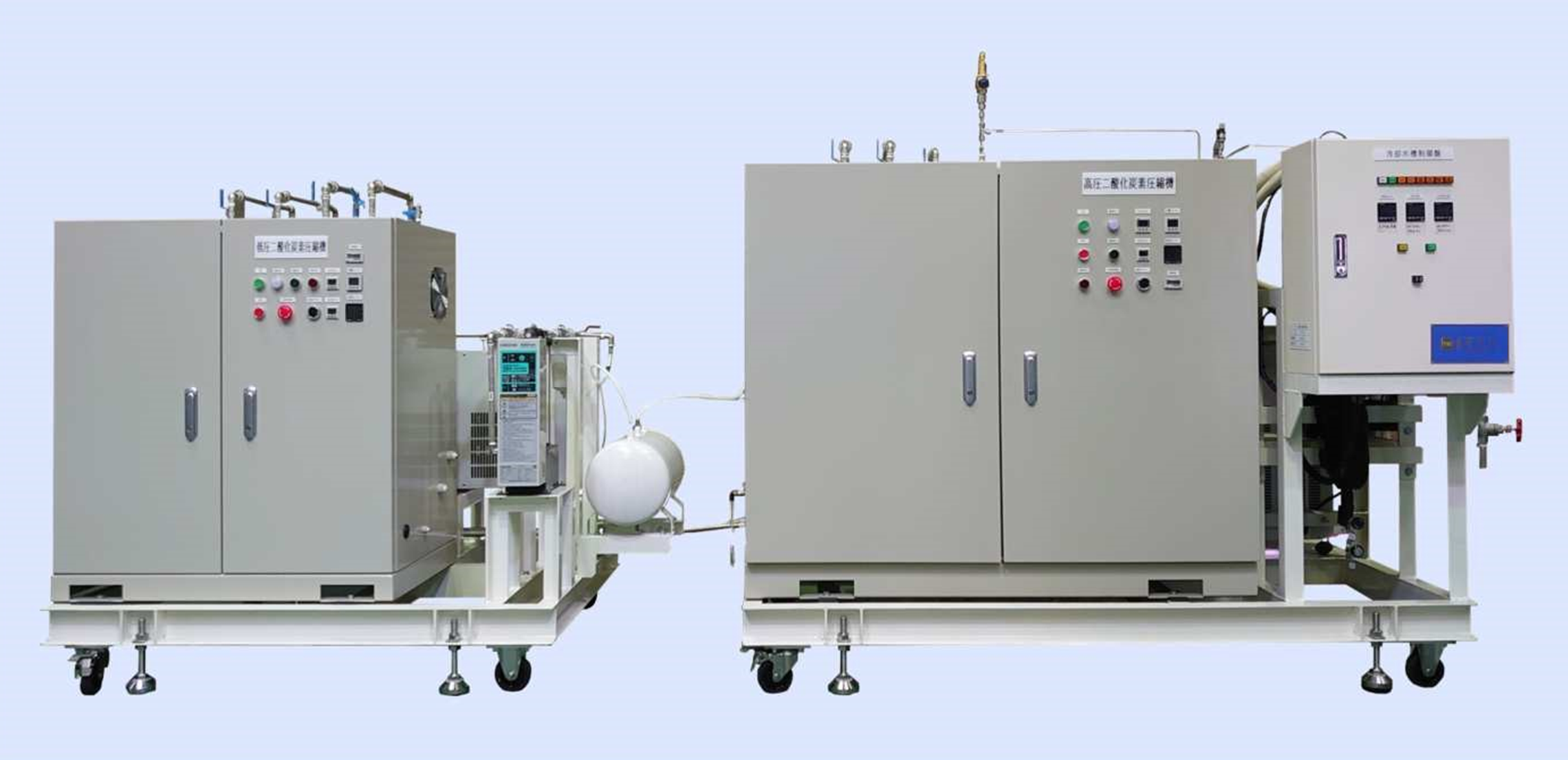

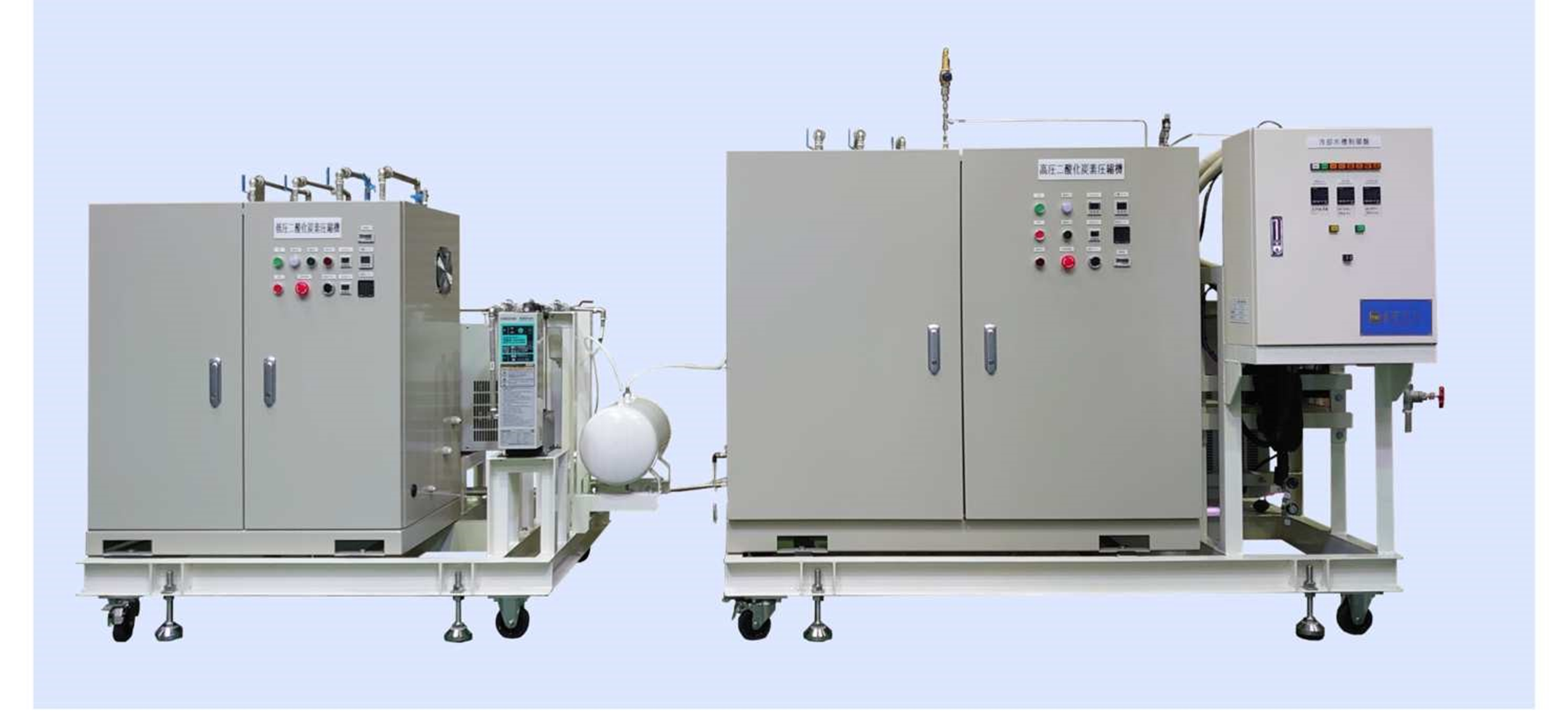

装置外観

仕様書　形式： CP-01

１．ユーティリティー
１）電源
　　低圧⼆酸化炭素圧縮機: 三相 200V 15A (1.5kW)
　　高圧⼆酸化炭素圧縮機: 三相 200V 20A (3.7kW)
　　冷凍式ドライヤー: 単相 200V 0.8A (0.2kW)
　　ヒートレスドライヤー: 単相 100〜230V (8W)
　　チラーユニット1: 100V 11A (冷却能力1.2kW)
　　チラーユニット2: 200V 8A (冷却能力3kW)
　　循環ポンプ: 200V, 0.1kW
　　冷却水槽制御盤: 三相 200V 20A
２）設置サイズ
　　本体装置 3870W×1450D×1400H
　　共通架台は2分割、ボンベ用冷却装置は除外
３）重量
　　約1050kg

2. 機器仕様
１） 温度および圧力
　　常用圧力6.4 MPa、常用温度50℃
２）処理能力
　　120 NL/min (より低能力にする場合は、調整機構が必要)
３）適用法規
　　高圧ガス保安法 (高圧⼆酸化炭素圧縮機以降)
４）低圧⼆酸化炭素圧縮機
　　ガス密閉型水冷冷却オイルフリー圧縮機 (サイズ 950W×625D×980H)
　　吐出圧力0.98MPaG
５）冷凍式ドライヤー
　　処理⼆酸化炭素量: 0.32m3/min max
　　サイズ 225W×450D×520H
６）ヒートレスドライヤー
　　処理⼆酸化炭素量: 0.32m3/min max (@0.98 Mpa)
　　サイズ 113W×260D×470H
７）高圧⼆酸化炭素圧縮機
　　ガス密閉型水冷冷却オイルフリー圧縮機 (KHK受験品) 1400W×800D×1200H
８）冷却水槽
　　ステンレスタンク 20L
９）ドレンボンベ
　　ダブルエンドボンベ1000ml (高圧ガス認定品)
10）冷却水槽制御盤
　　サイズ 500W×600D×250H
11）適合する回収ボンベ
　　サイフォン式 30kg容器 (40L)
　　20℃以下に保持

製造元：株式会社アイテック
