温湿度センサー nSens-HT

  • 産業機械事業

温湿度センサー nSens-HT

食品・医薬設備
エレクトロニクス設備
一般産業機械

nSens-HTシリーズは、電気抵抗式センサーを用いることで高精度での湿度測定が可能です。 クリーンルームや医薬品の打錠機等の湿度管理に最適です。

特長

① 独自開発のセンサーにより、高精度での測定が可能(±0.5%RH)

② 高湿度領域でのドリフトフリー測定(>70%RH)

③ 揮発性成分(NH3、H2O2等)に対する耐久性

測定原理

電気抵抗式センサー

不活性な保持体(表面処理した石英ガラス等)の表面に吸湿性のある独自の電解質を塗布し、その電気抵抗を測定しています。
電気抵抗は電解質が周辺の空気から湿度の多寡に応じて水分を吸収/放出することで変化します。
電気抵抗式センサーは、他の測定原理よりも高い湿度領域まで測定出来る特徴があります。

製品ラインアップ

■ 温湿度センサープローブ

仕様

型     式nSens-HT-ENS
測 定 範 囲湿度:0~100%RH、温度:-25~+80℃
精     度湿度:
±0.5 %RH (15...30℃)
±0.8 %RH (0...50℃)
±2.5 %RH (-20...80℃)
温度:
±0.1℃(0...70℃)
±0.2℃(-20...80℃)
デ ジ タ ル 出 力nBus
長 期 安 定 性<0.5%RH/年、<0.1℃/年
湿 度 セ ン サ ー電気抵抗式
温 度 セ ン サ ーNTC 1/3 ClassB
応 答 速 度<15秒
材     質PVDF(シリコンフリー)
重     量約15g
寸     法
φ15.8mm×101mm

センサー長

■ 温湿度変換器

Quanta Dat仕様

型     式Quanta Dat
電 源 供 給AC/DC 24V ±15%(ガルバニック絶縁)
許容電圧:DC 19~39V
AC 19~27.6V
消 費 電 力
最大 約3W
ア ナ ロ グ 出 力電流:0/4~20mA
電圧:0/2~10V
デ ィ ス プ レ イLEDバックライト付 グラフィック表示
解像度:128×64ピクセル
デ ジ タ ル 出 力RS-485
2リレー接点、スイッチング電源
<=50V/2A/60W (リレー仕様のみ)
動 作 温 度0~50℃
保 護 等 級IP54
材     質ABS
寸     法165×150×54mm

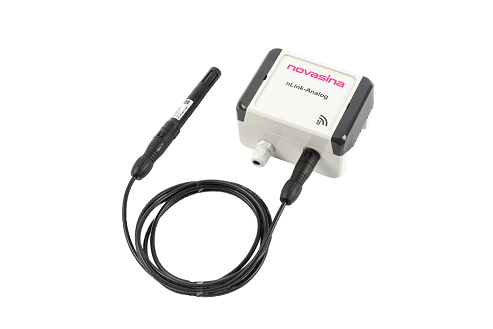

nLink-Analog仕様

型     式nLink-Analog
電 源 供 給DC 24V, 許容電圧:5~39V
消 費 電 力<0.5W
ア ナ ロ グ 出 力電流:0/4~20mA
電圧:0/2~10V
L E D 点 灯起動時、センサー接続時
動 作 温 度0~50℃
保 護 等 級IP67
材     質ABS
は ん だ 付 け鉛フリー(RoHS対応)
寸     法113x80x61mm

■ ハンディタイプ

ClimMate

型     式ClimMate
動 作 範 囲
動 作 温 度0℃~+50℃
相 対 湿 度<90% または <20g/m3(結露なきこと)
保     管
相 対 湿 度<90%(結露なきこと)
周 囲 温 度-20℃~+60℃
電     源
バ ッ テ リ ーアルカリ電池×4本(1.5V)
電源(オプション)5V USB
電源入力(使用時)約400mW
セ ン サ ー 供 給5.5V±10%DC, 最大200mA
本 体 寸 法170×62×34mm
重     量約205g

アプリケーション事例

● クリーンルーム

● 打錠機

● 露光装置

● 乾燥工程

● 植物工場
