スプリングコネクター（PCBeamコネクター）

アプリケーション

• 小型、薄型通信機器 （ノートPC、タブレット、ピコプロジェクター、ゲーム、ウェアラブルなど）
• 医療機器（大容量画像高速転送向け MRI、CTスキャン、超音波診断装置、カプセル内視鏡など）
• 光通信機器（オプティカルトランシーバー、高速通信機器など）
• スーパーコンピュータ（5000pin前後の高密度多ピン向け）
• 高性能CPUテスト用ソケット（LGAパッケージ向け）
• USB接続（メインボードとの接続。USB3.1type-C (10Gbps以上）高速通信向けにも対応）

特徴

• 基板製法と金属プレス加工技術の融合により、スプリング端子の高密度配置、薄型構造のコネクターを実現
• コネクター面積を低減（FPCコネクター80pinクラスの例：47%低減）
• コネクター接続高さ低減（FPCコネクター80pinクラスの例：49%低減）
• 伝送損失が小さく高品質信号を伝送。高周波・高速通信向け。
• 伝送損失低減によりバッテリー用コネクターとして使用すれば、バッテリー寿命を延ばす事も可能。
• 標準品として12から82pinのPCBeamコネクター19種類をラインナップ。
• モールド不要構造により、新規設計コネクターでも低価格で短納期を実現

仕様

• 格子端子配列ピッチ：X,Y共にMin0.7424mm
• PCBeamコネクター厚さ：Min 0.23mmt（Total厚：1.02～1.22mmt)
• 高周波信号対応：Max20GHz
• 低接触抵抗：30mΩ以下
• 高電流対応：1～3A/pin
• 両面スプリングタイプと片面スプリング＋片面BGAボールタイプの2種類のコネクターを準備

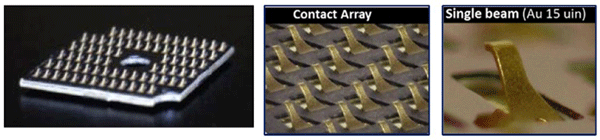

PCBeam コネクター

応用製品1 （高耐熱性向け Ybeamコネクター 1例）
