VRラインミキサー

環境・保安設備

特徴

従来のラインミキサーは同一圧力での流量変動に対して混合性能の低下がありました。
本VRミキサーは同一圧力に対して簡単に広範囲な流量調整が可能です。
ラインミキサー自体を貴社の多様なプロセスに容易に合わせる事が可能になりました。

VRミキサーの特徴

液-液の混合・分散、気体-液体の混合に使用でき、難反応な2流体を瞬時に微粒化混合を可能にしました。 エマルジョン製造プロセスやマイクロバブル製造プロセス等、今まで難しいとされる混合反応を可能にしました。

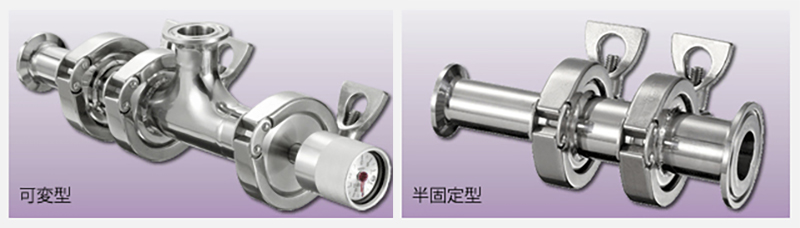

流量調整機能(可変型の場合)

任意に現場にて流量調整ができ広範囲な流量で混合することが可能です。 半固定型は流体に合わせて流量を任意調整して、出荷することも可能です。
メモリ表示とダイヤルゲージ表示の2タイプがございます。

SUS304をはじめ、PVCまで多様な材質をラインアップ。様々な流体に対応します。

分解洗浄

ラインミキサー内部の洗浄が簡単に実施可能! 各デバイス毎に分解可能です。

JISフランジ、ANSI、ISOフェルールと殆どの 配管規格に対応します。

原理

VRミキサーのメカニズム(流量可変型)

用途例

液-液混合

  • 重油等、油と水の混合(燃焼機器)

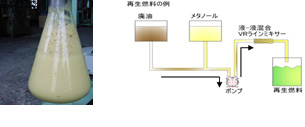

  • 廃油と有機溶剤の混合(再生燃料)
  • 液-液による高速中和(排水処理、理化学機器)
  • 飲料原液と水の混合(飲料水)
  • 難親水性薬品の液相への均一混合(各種製造工程)

気-液混合

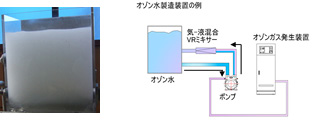

  • オゾンガスの溶解・反応(排水、医療等)
  • 気-液接触による高速中和(排水処理、理化学機器)
  • 酸素ガスの溶解(漁業、医療、飲料等)
  • 窒素ガスの溶解(飲料、各腐食防止)
  • マイクロバブルの生成
  • 浮上分離用のマイクロバブル生成(排水)

固-液混合

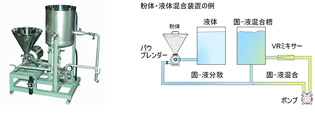

  • 粉体の液中への均一分散

仕様

型式可変型半固定型
VRX10流量0〜10L/min1〜10L/min任意1点
調整にて出荷時調整
圧力0.2〜0.7MPa
粘度1cP〜300cP
VRX20流量0〜20L/min10〜20L/min任意1点
調整にて出荷時調整
圧力0.2〜0.7MPa
粘度1cP〜300cP
VRX40流量20〜40L/min20〜40L/min任意1点
調整にて出荷時調整
圧力0.2〜0.7MPa
粘度1cP〜300cP
VRX90流量40〜90L/min40〜90L/min任意1点
調整にて出荷時調整
圧力0.2〜0.7MPa
粘度1cP〜300cP
VRX150流量90〜150L/min 90〜150L/min任意1点
調整にて出荷時調整
圧力0.2〜0.7MPa
粘度1cP〜300cP

※半固定の流量設定基準は、清水 圧力1MPa 粘度1cP 温度 常温(25℃)を基準に弊社設備(カスケードポンプ)にて調整後出荷
※上記条件以外の選定はサンプル液の支給を受け別途仕様にて調整
※上記仕様以外も別途制作致します。
