レーザー式排ガス濃度モニター

環境・保安設備

特徴

Neo monitors製レーザー式ガス濃度モニターは、従来の吸引式ガス濃度モニターと比較して、「より速く・より正確に・より信頼性のある」測定結果を提供可能です。
従来の排ガスの連続測定を行う工業用ガス分析計は、ガスを吸引し、ダスト・水分処理等を行う前処理(サンプリング)装置が必要でした。
そのため、分析計の応答時間に加え、サンプリングのための前処理時間が加わり、ガス種によっては5~10分程度の測定時間を要します。
レーザー式ガス濃度計は、応答速度が最短:約2秒程度と高速であるだけでなく、サンプリング装置が不要で測定ポイントに直付け出来るため、リアルタイムでの濃度測定が可能です。
又、基本的にメンテナンスフリーで、各種ガス濃度の連続測定やプロセス制御用として国内の導入事例が増加しています。

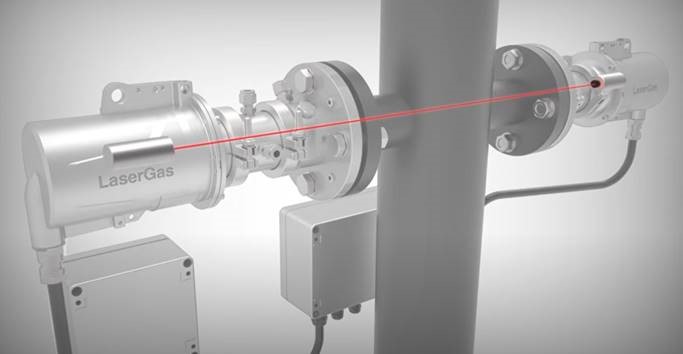

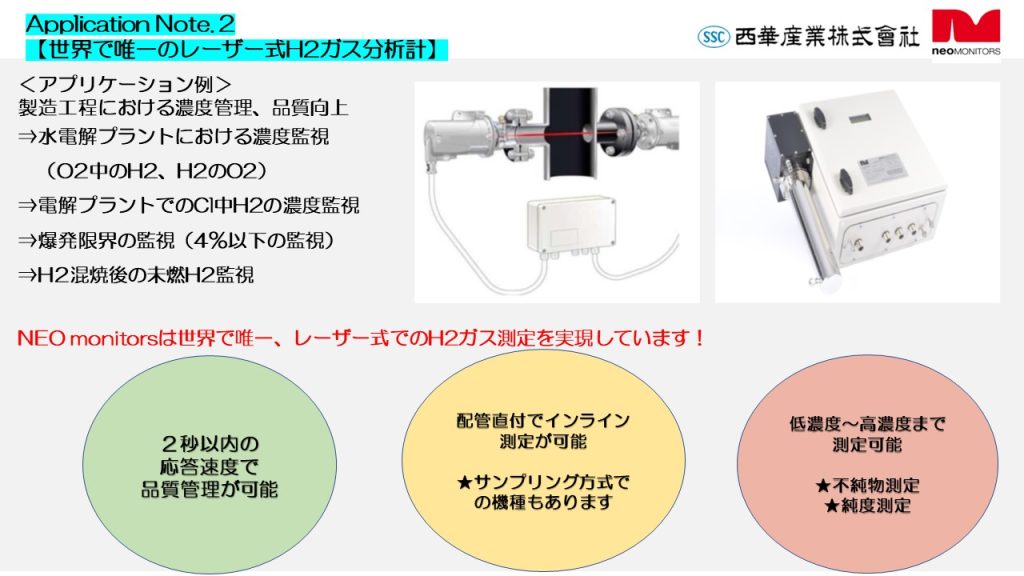

Neo monitorsレーザー式水素ガス濃度計

Neo monitors社では、レーザーダイオード技術を駆使したレーザー式水素ガス濃度計を提供しております。レーザー式最大の特長である応答性の良さ、タフな環境での測定、メンテナンスフリーをそのままに、水素ガス濃度を直接測定します。

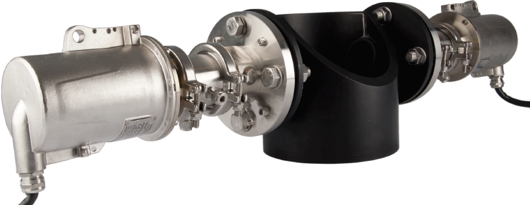

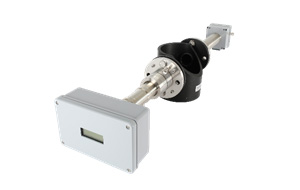

Neo monitors LaserGas Ver.Ⅲ

欧米の防爆市場を含め、世界中の防爆市場で実績を誇る防爆モデルもご用意しております。
高性能・高品質のレーザー式ガス濃度計を提供します。

レーザー式ガス濃度計の長所

  • 約2秒程度の応答速度
  • サンプリングの必要がなく、共存ガスの影響を受けません。
  • 高温・高ダスト等の困難な使用条件下でも測定可能
  • 低濃度から高濃度まで幅広く測定可能
  • メンテナンスフリー
  • JIS10K 50Aのフランジにて簡単に取り付け可能で、取り扱いも簡単
  • 高ダスト・ミストなど厳しい環境下でも測定可能

※上記全ての機種に対し国内防爆取得済です。

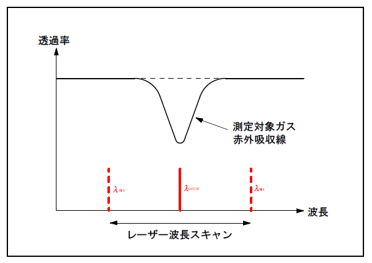

原理

本レーザー式ガス濃度計の測定原理は、近赤外線単線吸収分光法 と呼ばれているもので、大半のガス分子が特定波長の光を吸収するという事実に基づいたものです。測定対象ガス分子により吸収されたレーザー光の減衰量が、測定対象ガス濃度と相関関係にある事を利用し測定しています。

機器生成

半導体レーザーを組み込んだレーザーユニットを内臓した『発光器』・Photo Detectorが組み込まれた『受光器』の2つから基本構成がされており、発光器/受光器共にパージユニット・光軸アライメント機能を有しております。また、発光器に取り付けられた液晶ディスプレイには測定ガス濃度・レーザー透過率・(故障した場合に)エラーメッセージが表示されます。

アプリケーション(アプリケーション例はこちら

O2焼却炉、 産廃炉、ガス化溶融炉、転炉、鋼炉などの出口でのプロセスコントロール。塩化ビニル、石灰のガス化、化学、鉄鋼、アルミニウム溶融プラントなどでのモニタリングHC I産廃炉・焼却炉のBF入口・出口でのプロセスコントロール。産廃炉・焼却炉、肥料、紙・パルプ、セメントプラントなどでのモニタリング
NH3発電所のSCRおよびSNCR脱硝装置出口での残留NH3コントロール。発電所のEP出口での残留NH3コントロール。発電所、肥料プラントなどでのモニタリングHFアルミニウム炉における脱塩システムの効率コントロール。アルミニウム炉、産廃炉、煉瓦・瓦製造炉、肥料プラントなどでのモニタリング
H2S紙、石油化学プラントなどでのモニタリングHCNさまざまなプラントでのモニタリング
CO焼却炉、産廃炉、ガス化溶融炉、転炉、鋼炉などの出口でのプロセスコントロール。アルミニウム溶融、化学廃棄物プラントなどでのモニタリングCO2産廃炉などでのモニタリング
H2O産廃炉などでのモニタリングCH4さまざまなプラントでのモニタリング

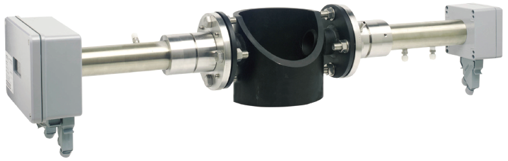

Ver.Ⅱ SP

測定対象ガス検出下限値最大ガス温度(℃)最大ガス圧力(kPa・abs)
O20.01 %1,5002,000
H20.1 %150400
NH30.15ppm600200
HC I0.05ppm500200
HF0.015ppm400200
H2S3 ppm300200
HCN0.3 ppm300200
CO(標準仕様)30ppm(0.1%)800(1,500)200
CO(低濃度仕様)0.3ppm1,500200
CO2(標準仕様)30ppm(0.1%)800(1,500)200
CO2(低濃度仕様)0.2ppm300200
NO10ppm300200
N2O3ppm200200
CH40.2 ppm300200
C2H20.1ppm200200
C3H60.01%200200
CH3I3ppm200200
CH3OH0.05%200200
H2O(標準仕様)0.005%1,500200
H2O(低濃度仕様)0.03ppm400200

(上記検出下限値はダクト径:1m、圧力:1bar、温度:25℃の場合のものです。)

<Dual type> 1台で最大3成分の同時測定が可能

測定対象ガス検出下限値最大ガス温度(℃)最大ガス圧力(kPa・abs)
NH3+H2O0.2/0.05% 600150
HCL+H2O0.1/0.1%600150
HF+H2O0.02/0.01% 400150
CO+CO20.01/0.01% 600150
O2+Temp0.05%/10℃1,500150
HCL+CH40.5/20200150
CO(ppm)+CH40.5/2200150
CO(%)+H2O 0.1/0.1%1,300150
CO(ppm)+H2O+Temp3/0.1%/10℃1,500150
CO(ppm)+H2O2/0.05%200150
H2S(ppm)+CO27/0.03%200150

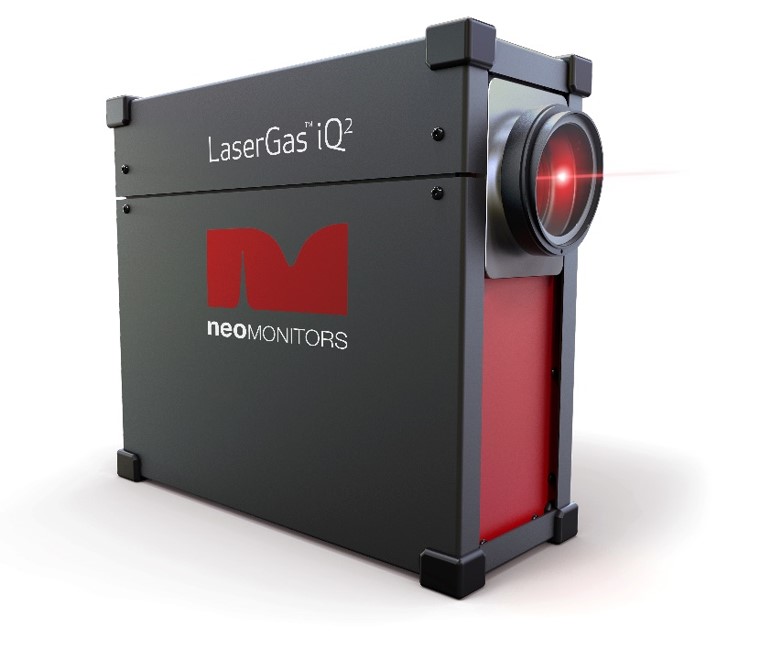

<多成分計iQ2> 1台で最大5成分の同時測定が可能に!!

O2+CO
O2+CO+CH4
O2+CO+H2O
O2+CO+CH4+H2O
O2+CO+Temp
O2+CO+CH4+Temp
O2+CO+H2O+Temp
O2+CO+CH4+H2O+Temp

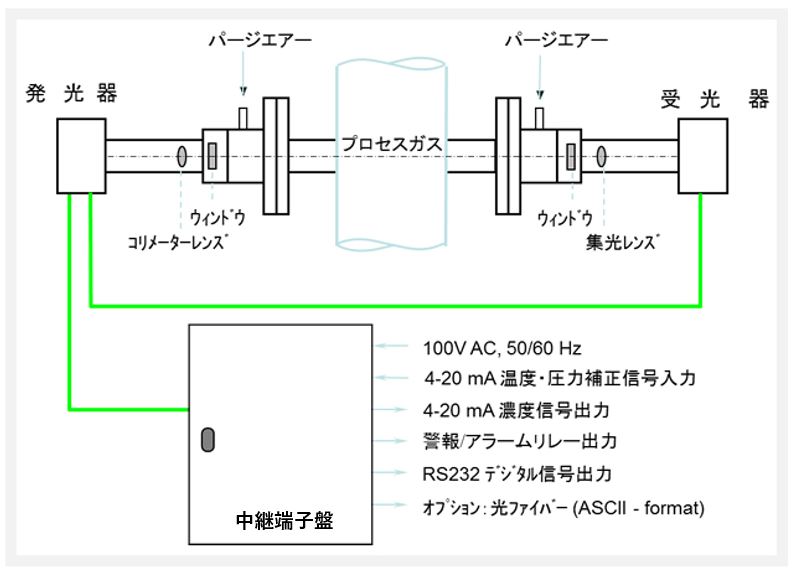

<フロー図>

仕様


標準仕様
測定可能範囲
(レーザー光到達距離)
最大6m(オプション:最大15m)
応答時間約2秒
移動平均2秒~24時間(可変)
スパンドリフトメンテナンス間隔中の測定レンジの4%以下
ゼロドリフトメンテナンス間隔中の測定レンジの2%以下で殆ど無視できる値

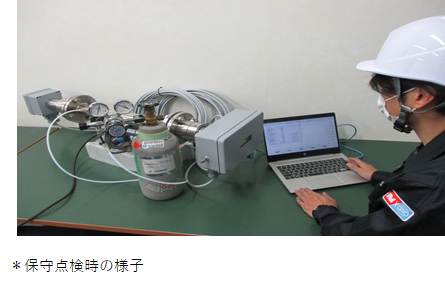

メンテナンス間隔一年に一度のメンテナンスを推奨しますが、消耗品等は使用されておりませんので、部品の交換等は特に必要ありません
校正別置の校正セルを使用して校正
入出力信号アナログ出力電流信号:4~20mA 絶縁信号:max.500Ω
デジタル出力RS232(J1)フォーマット オプションとして光ファイバー(ASCIIフォーマット)
リレー出力高濃度ガスリレー(通常、閉回路)
警報リレー(通常、閉回路)
不良リレー(通常、閉回路)
アナログ入力オプションとして4~20mAでプロセス温度、圧力を入力し自動補正
動作条件周辺温度(-)20℃~(+)55℃
保護規格発光器・受信器 IP66
中継端子台 IP55
電源電圧AC100/200V、50/60Hz
電力消費20W以下
据付 標準据付法 ANSI 150LB 2″(JIS10K 50Aフランジ相当)(平行方向)
アラインメント フランジ間の並行度で1度以内
ウィンドウのエアパージ ドライ・オイルフリーの圧空あるいはN 2ガス
寸法と重量発光器428×226×166mm 7Kg
受光器418×126×128mm 4Kg
中継端子台 500×500×200mm 25Kg
ケーブル長発光器・受光器間標準:5m(最大:150m)
発光器・中継端子台標準15m(最大100m)

※上記仕様は、予告なしに変更される事がありますのでご承知おき下さい。

※全ての機種に対し国内防爆取得済です。
